一.产品简介：

1这款泵测试仪是为各种小电器，冲牙器，之类测试和维修而设计，其结构紧凑合理，体积小， 使用方便，满足微型泵吸力，压力，流量等测试。

二.泵压力测量范围：

    负压 （进口吸力） -0.10~0MPa

    正压 （出口压力）  0~1.0MPa         1-180psi

    单 位 可 选       ：mpa  kgf/cm2 psi

    检测水泵流量            100ml/min ~3000ml/min，

    使 用 电  源                     220V/50HZ

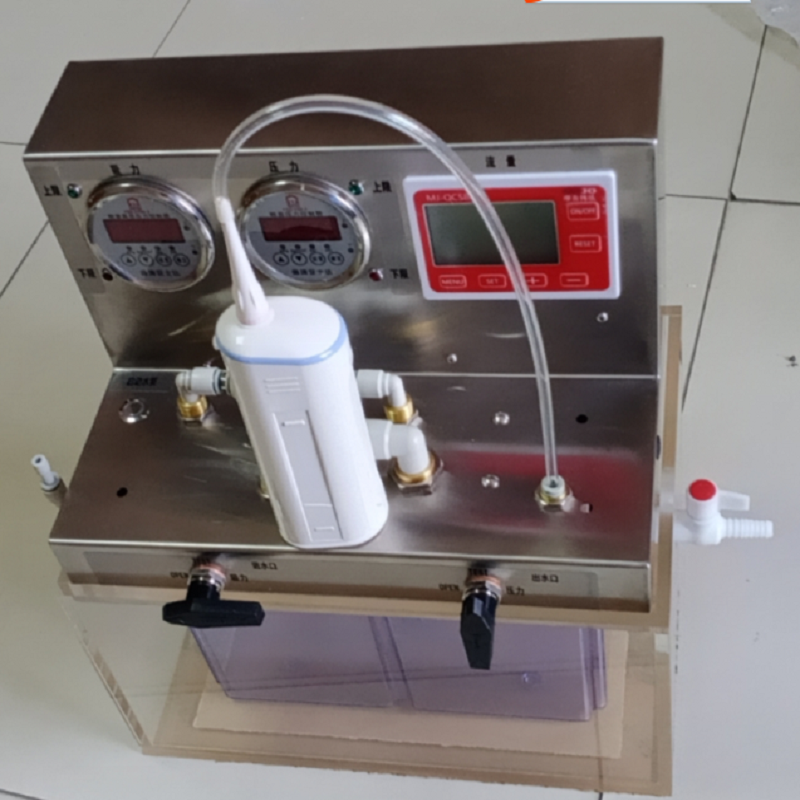

三.    工作结构

仪器提供一个进水口连接水泵，也可以直接由水泵进水管道直接连接其他水源，， 一个出水口连接油泵出水管道口，或排出去， 用户根据所连接水泵的实际需要，可以

通过变径接头变换进水口或出水口所需的直径， 仪器还提供一个夹具作为水泵固定工具，用户可以通过夹具把油泵固定在操作面板上， 此时可以通过水泵驱动设备驱动

水泵进行测量。

请注意：吸力和压力分开测试

          1.吸力测试

启动冲牙器运行平稳， 吸力测试阀门常态停留在“OPEN”位置上， 向右旋动吸力测试阀门至“TEST”位置进行测试，观察数显负压仪表，数值平稳后记录吸力

数据，（自行选择一个满意数值，定为标准结果）请把吸力测试阀门复位.进行下一项测试。

2.压力测试，启动冲牙器并运行平稳，压力测试阀门常态停留在“OPEN”位置上，向右旋动压力测试阀门至“TEST”位置进行测试，观察

液压压力仪表，待数值平稳后请把压力测试阀门复位，记录出水压力，选择满意数据定位测试标准结果。完毕进行下项测试。吸力压

力分别进行测试。

         3.流量测量，启动冲牙器并运行平稳，并确保吸力测试阀门和压力测试阀门都处于常态“OPEN”位置上，按一下流量控制器的开关“ON”启动仪器，此时流量

控制器面板有液体流过的数据，会得到相应的流量数据.
