一.产品简介：

这款测试仪是为冲牙器之类吸力和出水压力测试而设计，其结构紧凑合理，体积小， 使用方便，可满足日常水压性能小电器的测试维修和水泵的磨合需求。

二参数：

功能：可测试吸力和出水压力，以及流量。

显示方式：数字，可设上限目标值（绿灯提示）

泵压力测量范围：

负压（进水口吸力） -0.10~0MPa

正压（出水油口压力）  0~1.6MPa       0~150psi       1~230psi

单位：mpa.  kg/cm2  psi  bar   可选

检测水泵流量                350ml/min ~3000ml/min，

使用电源                        220V/50HZ

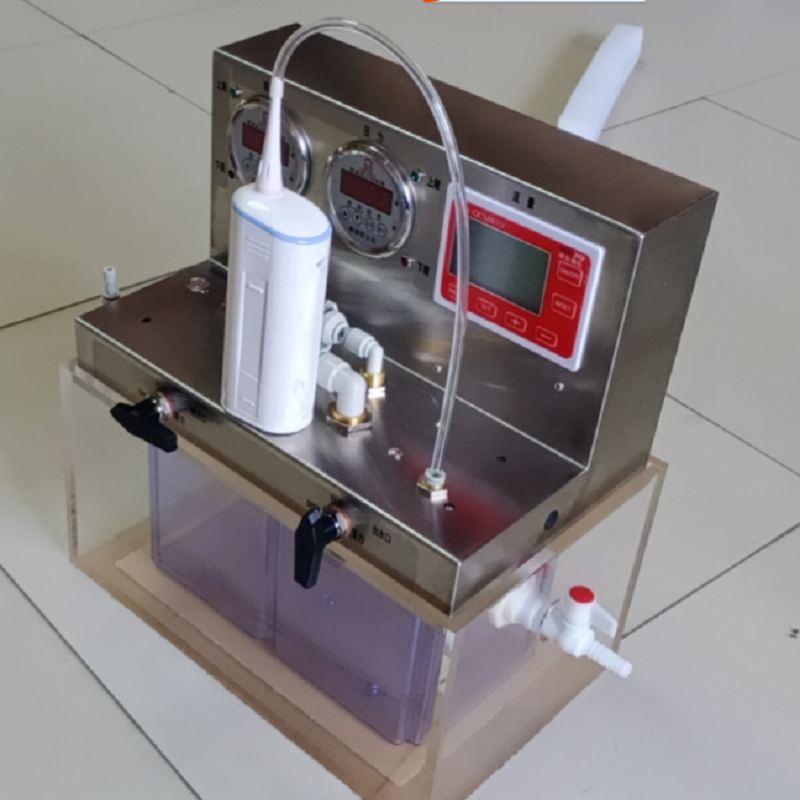

三.工作结构

仪器提供一个进水口连接水泵，也可以直接由水泵进水管道直接连接其他水源，， 一个出水口连接泵出水管道口，或排出去， 用户根据所连接水泵的实际需要，可以通过变径接头变换进水口或出水口所需的直径， 仪器还提供一个夹具作为水泵固定工具，用户可以通过夹具把泵固定在操作面板上， 此时可以通过水泵驱动设备驱动水泵进行测量。

请注意：吸力和压力分开测试

 四.测试

    吸力测试

启动泵让泵吸水/油并运行平稳， 吸力测试阀门常态停留在“OPEN”位置上， 向右旋动吸力测试阀门至“TEST”位

置进行测试，观察数显负压仪表，数值平稳后记录吸力数据，（自行选择一个满意数值，定为标准结果）请把吸力测

试阀门复位.进行下一项测试。

压力测试，启动泵让水泵吸油并运行平稳，压力测试阀门常态停留在“OPEN”位置上，向右旋动压力测试阀门至“TEST”位置

进行测试，观察液压压力仪表，待数值平稳后请把压力测试阀门复位，记录出水压力，选择满意数据定位测试标准结果。完毕

进行下项测试。吸力压力分别进行测试。

   流量测量，启动泵让水泵吸水并运行平稳，并确保吸力测试阀门和压力测试阀门都处于常态“OPEN”位置上，按一下流

量控制器的开关“ON”启动仪器，此时流量控制器面板有液体流过的数据，会得到相应的流量数据.
