一、 产品介绍：

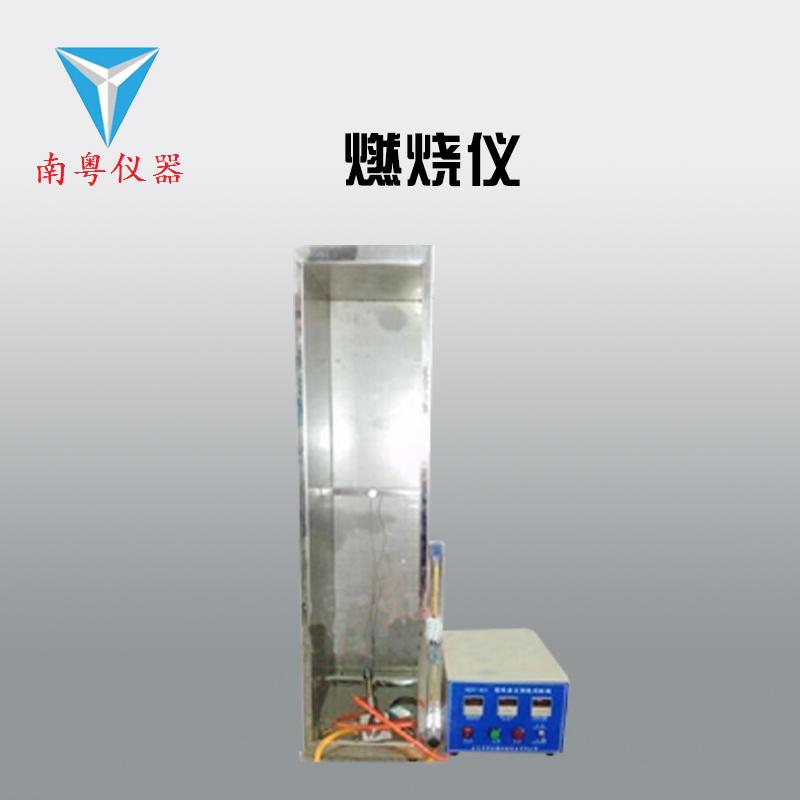

单根电线电缆垂直燃烧试验机适用于测定单根塑料线、控制线、交联、电梯、船用、矿用电缆等垂直燃烧不蔓延性能。还可做高自熄性低烟无卤阻燃聚烯烃绝缘料和105℃低烟无卤阻燃烯烃辐照绝缘料的垂直燃烧试验。本装置是对单根电线电缆进行耐燃烧试验的设备，该设备具有准确度高，自动计时，自动结束试验，操作简便等优点

二、 参考标准：

 GB/T 18380.11‐2008 《电缆和光缆在火焰条件下的燃烧试验 第11部分》

 GB/T 18380.12‐2008 《电缆和光缆在火焰条件下的燃烧试验 第12部分》

 IEC60332‐1‐2:2004 《光缆燃烧测试》

 IEC60332‐1‐3:2004 《绝缘电线滴落物测试》

 IEC60332‐2‐1:2004 《着火条件下电缆及光缆的试验》

 IEC60332‐2‐2:2004 《火灾环境下的电缆和光缆试验》

 EN50265‐1 《VDE低烟无卤阻燃测试标准》

 GB/T5169.14‐2007 《电工电子产品着火危险试验 第14部分》

 IEC60695‐11‐2:2003 《着火危险试验—第2-11部分》

三、 技术参数：

1. 燃烧箱：箱体尺寸为宽300x高1200 x深450mm；

2. 燃烧喷灯：1KW

3. 燃烧喷嘴:按GB/T5169.14-2007/ IEC60695-11-2:2003标准制作

4. 蓝色焰心高度为50～60mm，火焰总高度为170～190mm。

5. 燃气：采用高纯度95%的技术级丙烷气体

6. 试样长度：600±25mm；

7. 试样支架：两个水平支架的上支架下缘与下支架上缘之间距离为550mm;

8. 供火时间：0.1-999.9S

9. 控制功能：手动或自动可供选择；

10. 燃气流量范围：100-1000mL/min；

11. 空气流量范围：1-10L/min；

12. 压力表：0~0.75kpa范围调节

13. 电源：220V 50HZ
