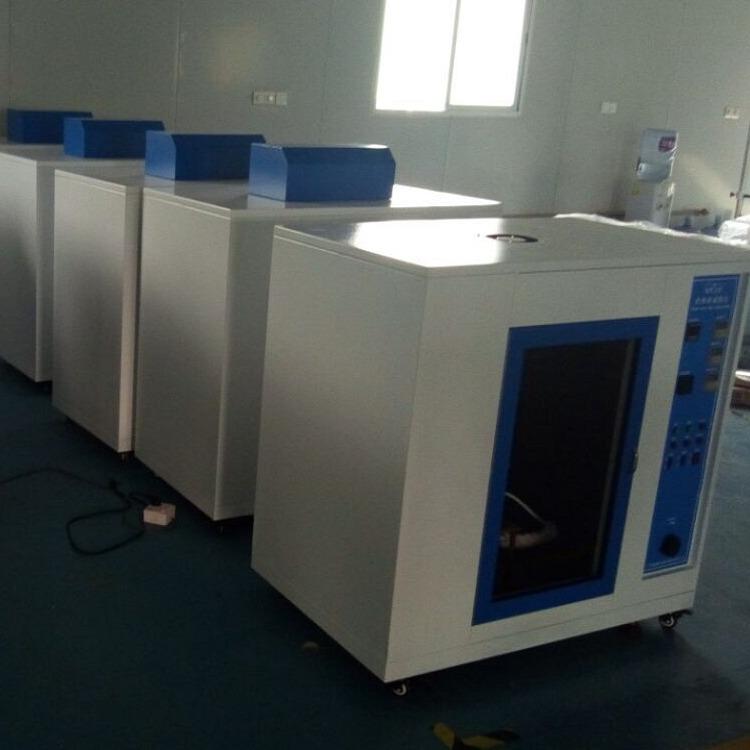

YN-DZ灼热丝试验机”详细介绍

1、本机概述

电工电子设备的零件由于电的作用可能暴露于过热应力中，而且其劣化可能会降低设备的安全性能。这些零件不应过度地受设备内部产生的热和火的影响。在设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零件可能会由于灼热丝或灼热元件而起燃。在一定条件下，例如流过导线的故障电流、元件过载以及不良接触的灼热元件而起燃。本试验仪就是模拟在故障或过载条件下，灼热元件或过载电阻之类的热源或起火源在本试验仪就是模拟在故障或过载条件下，灼热元件或过载电阻之类的热源或起火源在短时间内所造成的热应力，用以评定产品的着火危险性。适用于对电工电子产品家用电器及其材料等进行着火危险试验和燃烧性能试验。本试验仪依据 IEC60695 - 2 - 10 / 11 / 12 / 13、GB5169.10、GB5169.11 及 GB4706.1。《家用和类似用途电器的安全 第一部分：通用要求》中所规定的有关条款设计制造。

2、主要技术参数

测温热电偶采用标称直径为 Ø0.5mm 镍铬和镍铝（K）型铠装细丝热电偶；

灼热丝是用直径为 4mm±0.04mm 的镍 / 铬（80 / 20）丝制成规格尺寸的环，标准。

灼热丝与试品之间保持 1N ± 0.2N 的压力，并限制压入深度为7±0.5mm

灼热丝对试品的施加时间 （Ta）在 0 ~ 99 分 99 秒范围内可调。一般按标准要求

设定在 30 秒，并有测量起燃持续时间（Ti）和火焰熄灭时间（Te）的计时器。

1、 灼热丝温度： 550~1000℃可调，500~750℃时±10℃，＞750~1000℃时±15℃
2、 灼热时间：   0-999.9s±0.1s可调 (一般选择为30s)
3、 起燃时间：   0-999.9s±0.1s，自动记录，手动暂停
4、 熄灭时间：   0-999.9s±0.1s，自动记录，手动暂停
5、 热电偶：Φ0.5mm的K型铠装热电偶。
6、 灼热丝：Φ4 mm的镍铬丝。
7、 烫入深度：7mm±0.5mm（保持1N±0.2N的压力烫入试品）
8、 试验速度：14mm/s 。

9、 试验背景：黑背景。
10、试验过程：试验程序自动控制，独立抽风
11、参照标准：GB/T5169.10 , IEC60695，UL746A
12、工作室体积：0.5 m3（可根据不同标准定做0.5 m3 或 1 m3 ）
13、设备外尺寸：1050mm宽×650mm深×1350mm高

14   .工作电源：AC 220V / 50Hz。
